二次相位伏安表
產品型號:>>MG2000H

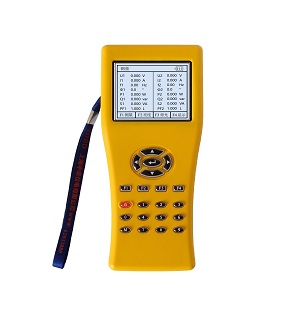

產品名稱:>>MG2000H多功能雙鉗核線儀
MG2000H手持式多功能雙鉗核線儀 是專為并網核相，測試二次回路和母差保護系統，差動保護各組CT之間的相位關系，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，同時測量電壓、電流、功率、功率因數、頻率、相位的專用測量儀器。
主要特點：電壓/電流雙通道完全隔離測量電壓/電流/相位/功率/功率因數/電阻/電抗/阻抗
三相三線及三相四線相序自動判別
電壓核線/電流核線
界面正反向雙顯
超量限聲音報警
主要指標
> 電壓 0-500V > 電流 5mA-10A或1mA-5A
> 相位 0-360度 > 頻率 25-65Hz
> 精度 0.5級 > 通道 2路電壓/2路電流
> 相位 0-360度 > 頻率 25-65Hz
> 精度 0.5級 > 通道 2路電壓/2路電流
- 采用2.4寸LED幕液晶顯示屏，高亮度背光。
- 一屏顯示16組數據，界面顯示直觀清晰，測量數據可鎖定。
- 測量電壓、電流真有效值、顯示U-U、U-I、I-I的各種相位關系，實時測量有功功率、無功功率、視在功率、頻率、功率因數、阻抗、電抗等現場數據。
- 雙通道對稱設計，相互絕緣安全可靠, 可檢測判別變壓器接線組別，測U-U相位值時，兩電壓輸入回路絕緣隔離，不會造成被測線路短路以至燒毀儀表。
- 儀器可直接測量工頻電壓有效值，輸入回路間絕緣隔離；測量范圍3V-550V，全自動量程切換，無需用戶根據測量電壓范圍而切換量程。
- 5mA-10A或1mA-5A準確測量相位，全自動量程，無需用戶根據電流幅度而切換量程。
- 自動量限、自動識別并測量電壓有效值或電流有效值或相位角測量。
- 當測量超限（電壓500V、電流10A）時，主機應會發出報警聲，超限的電壓或電流指示“*****”，以避免用戶損壞儀表或電流測試鉗。
- 電壓核線功能： 液晶顯示“U1:220.0V、U2:220.0V、ΦU1U2:120°”，蜂鳴器發出間隔響聲，液晶提示[*****] ，說明信號測量位置不在同一根導線上；液晶顯示“ U1:220.0V、U2:220.0V、ΦU1U2:0°”，蜂鳴器發出連續響聲，液晶提示[----] ，說明待測信號測量位置在同一根導線上；液晶顯示“ U1:220.0V、U2:220.0V、ΦU1U2:180°”，蜂鳴器發出連續響聲，液晶提示“[*****] ”，說明待測信號測量位置在同一根導線上，但相位不對。
- 電流核線功能：液晶顯示“ I1:5.001A、I2:5.002A、ΦI1I2: 120°”，蜂鳴器發出間隔響聲，液晶提示[**** ] ，說明信號測量位置不在同一根導線上；液晶顯示“ I1:5.001A、I2:5.002A、ΦI1I2: 0°”，蜂鳴器發出連續響聲，液晶提示 [----] ，說明待測信號測量位置在同一根導線上；液晶顯示“ I1:5.001A、I2:5.002A、ΦI1I2: 180°”，蜂鳴器發出連續響聲，液晶提示[ **** ] ，說明待測信號測量位置在同一根導線上，但相位不對。
- 具有三相三線、三相四線線路正、逆相序自動判別提示功能；
- 測量負載阻抗(Z)，便于檢查PT、CT的二次負載，有效判定是否通過CT二次回路短路方式竊電。
- 所有測量無需轉換接線，無需切換檔位，可根據用戶當前的輸入量，自動識別并測量電壓或電流有效值或相位角。
- 具有正反雙向顯示功能，在從后部接線倒持設備時，顯示屏應能正向顯示，方便讀數。
- 自動節電管理功能，具有無操作時自動關機功能。
- 儀器內置充電鋰電池供電，關閉背光燈可連續工作18小時以上，開啟背光時可連續工作6小時以上，具有欠電指示。
- 配尖嘴型鉗形電流互感器，測量精度高，抗干擾能力強，適用于排線密集的場合。
- 適用于各電力院校作為接線判別培訓工具及教學儀器使用。
- 超小流線型結構，防脫落腕帶設計，手持式，體積小，重量輕。
