產品型號:>>MG6002W-3

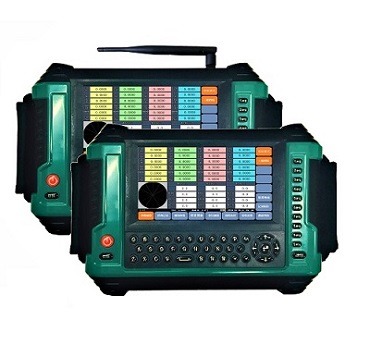

產品名稱:>>MG6002W-3多功能無線相位安表（雙機）

 MG6002W-3型 多功能無線相位伏安表 是專為變電站作為并網核相，測試?yán)^電保護二次回路系統，差動保護各組CT之間的相位關系，變壓器的接線組別，同時測量線路不同檢測點的電壓、電流、相位、功率，功率因數、頻率的專用測量儀器。整套儀器采用雙機雙無線，雙機無線同步測量數據，主機與安卓手機藍牙無線同步傳輸數據，三相主從機均為7寸彩色液晶屏，主從機均可單獨使用也可聯機使用。
【顯示參數】UA\UB\UC\IA\IB\IC\ΦUAUB\ΦUBUC\ΦUCUA\ΦUAIA\ΦUBIB\ΦUCIC\PA\PB\PC\P\QA\
QB\QC\Q\SA\SB\SC\S\CosA\CosB\CosC\Hz；Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUcUa\ΦUaIa\
ΦUbIb\ΦUcIc\Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\Cosa\Cosb\Cosc；ΦUAUa\ΦUBUb\ΦUCUc\
ΦIAIa\ΦIBIb\ΦICIc\ΦUaUA\ΦUbUB\ΦUcUC\ΦIaIA\ΦIbIB\ΦIcIC
【擴展功能】藍牙無線+APP專用軟件，手機同步接收數據，實現數據采集、查看、存儲、分析、拍照、地理定位等功能。


 主要指標
> 電壓  0-500V               > 電流  1.5mA-10A
> 相位  0-360度              > 頻率  45-65Hz
> 精度  0.5級/0.2級         > 通道  主機3路電壓/6路電流、  從機3路電壓/6路電流

 主要特點
  1. 主從機均為7寸800*480點陣TFT真彩色液晶顯示器，圖形化操作界面，可觸摸屏操作也可按鍵操作，界面顯示清晰直觀。
  2. 量程自動切換功能，無需手動切換。
  3. 多種接線方式測量：可在單相、三相 Y/Δ等各種接線方式。
  4. 測量交流1-3路交流電壓、電流、功率、頻率、相位、功率因數，低壓CT變比及角差等多種參數。
  5. 自動判別P3/P4電能表計接線接線錯誤，并指出錯誤接線位置，顯示二次接線圖、功率表達式，并計算更正系數及追補電量。
  6. 負荷曲線記錄（趨勢記錄）：電壓/電流/頻率/功率/功率因數等數據項中任意選定4項進行記錄。
  7. 可進行電壓質量不平衡計算。
  8. 矢量計算器，計算電壓及電流矢量和，計算中性線計算電流值。
  9. 可設置PT、CT通過二次側測量，轉換成一次側數據。
  10. 能保存 4000 組測量數據，可查閱已保存的數據組及向量圖。
  11. 雙電源供電：交流測量端80V-450V直接供電，內置大容量2200mAh×2組/7.4V鋰電池供電。
  12. 內置標準漢字庫，可輸入漢字/字母/數字等存儲內容。
  13. 儀器配備USB接口，通過U盤直接導出測量數據在計算機上進行管理，利用上位機管理軟件對儀器數據進行瀏覽、編輯、打印(A4幅面) 標準格式試驗報告、備份等功能。
  14. 對現場用電設備進行24小時實時數據采集并監控，檢測三相負荷不平衡及負荷波動過程監測，顯示電壓偏差、不平衡率。
  15. 主從機聯機操作，可實現以下功能：
  • 從機可單機使用測量電壓、電流、相位、有功功率、無功功率、功率因數等電參數。
  • 主機與從機聯機，同步測量變電站內二次回路同一線路中不同兩個測量點的六路電壓、六路電流、相位、功率等參數或表箱到戶線路的數據比對排查，主從機無線數據傳輸距離200米以內。
  • 主機可接收從機無線傳輸?shù)乃型綔y量數據，主機可同時查看室內室外不同測量點的所有數據，向量圖，并進行線路核對，極性判別。
  • 主機與從機均可單獨使用，也可連機雙機同步測量，連機工作模式有單機、雙機兩種工作模式。
  • 主從機聯機可測量兩圈變兩圈變Y/Y、Y/△二次線路：主機同屏顯示六路電壓、六路電流、相位關系、雙向量圖顯示。

  1. 選配功能：藍牙無線+智能APP專用軟件
  • 可在安卓手持終端機上實現數據采集、存儲、查看、分析。
  • 專用APP系統軟件適用性強，適用于所有安卓手機，圖形化中文界面、觸摸操作。數據存儲量大，存儲數據包括電壓、電流、相位、功率、功率因數、向量圖、二次回路接線圖等測試數據。
  • 具有數據查詢管理功能，對已存儲的包括電參數、向量圖、接線圖等測試數據進行查閱。
  • 基于android系統手持終端的APP應用軟件功能更強大，終端掌機可用于調查取證功能(拍照、錄像、定位)等功能。

 技術指標

測量項目 量程 測量范圍 最小分辨率 誤差極限
交流電壓 20V/200V/500V 5V～500V 0.001V ±0.2%量程
交流電流 200mA/5A 1.5mA～10A 0.1mA ±(0.2%量程+0.3%讀數)
相位測量   0～360° 5V～500V  1.5mA～10A 0.1° 1.5mA-10mA  5V-10V  ≤±3.0°
10mA-10A  10V-500V  ≤±1.0°
頻率測量 50Hz 45-65Hz 0.01Hz ±0.02Hz
功率測量 5V～500V / 5mA～10A 0.1W ±0.5%量程
工作電源 2200mAh×2組/7.4V鋰電池供電、PT端子借電、適配器供電
充電時間>8小時，充電次數>500次
外形尺寸及重量 主/從機：275×200×72（mm）   重量：1250g（含電池）
電流鉗：140x40x19（mm）      重量：160g/把   鉗口：Φ8mm

 儀器配置

1.  主機配件明細
  • 1）主機 1臺
  • 2）主機5A電流鉗  3只
  • 3）主機電壓線  1套
  • 4）電源適配器  1個
  • 5）U盤（管理軟件） 1個
  • 6）無線通訊裝置  1個
  • 7）產品使用說明書  1份
  • 8）產品合格證/保修卡   1份
  • 9）安全防水機箱  1個
2.  從機配件明細
  • 1）從機  1臺
  • 2）從機5A電流鉗 3只
  • 3）從機電壓線 1套
  • 4）電源適配器 1個
  • 5）無線通訊裝置  1個
  • 6）產品使用說明書  1份
  • 7）產品合格證/保修卡1份
  • 8）安全防水機箱 1個

3.  選配件明細（標準報價不含）：
  • 1）備用鋰電池
  • 2）電壓隔離不共地
  • 3）VMP02微型打印機
  • 4）牙/ APP操作系統
  • 5）手持掌機
