產品型號:>>ZRT812D

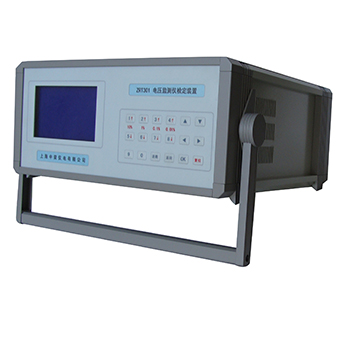

產品名稱:>>ZRT812D電壓監測儀檢定裝置

 ZRT812D型 電壓監測儀校驗裝置是參照電力行業標準DL500－2009《電壓監測儀使用技術條件》有關精度測試的要求而設計的表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的工頻交流數據采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置內還裝有標準計時器。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。




 主要指標
> 電壓輸出  57.7V/100V/220V/380V
> 頻率  45-65Hz           >  精度0.05級/0.1級

 主要功能
1. 可用于測定統計式監測儀和記錄式監測儀的基本誤差、綜合測量誤差、電壓監測總時間、電壓超上限時間、電壓超下限時間、靈敏度測試、諧波影響試驗等；
2. 可在線測量交流電壓和電壓中的諧波含量以及電壓失真度；
3. 程控源可生成2～31次諧波的畸變波，諧波次數、幅度以及諧波對基波的相位均可程控；
4. 電壓功放的工作頻帶為40HZ～1kHZ，有良好的線性，為恒壓源。由于重量輕，本裝置更適合于現場校驗使用；
5. 設有RS232接口。通過上位機軟件，由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理；
6. 可存貯300只被檢電壓監測儀的檢測原始數據，以供查閱和上傳。

 技術指標
1. 工頻交流電壓輸出：
    量程   57.7V，100V，220V，380V，最大輸出容量　30VA；
    調節范圍  0～130%，調節細度 1×10－4；
    準確度   0.05% FS；
    頻率 調節范圍 45～65HZ，   調節細度 0.001HZ， 調定值準確度 0.01Hz；
    波形失真度（輸出正弦波時）≤0.3%；
    輸出穩定度 ≤0.01% FS/1m；
    諧波輸出  2～31次，  幅度0～30%，  諧波對基波的相角0-360度；
2. 工頻交流電壓測量：
    量程      57.7V，100V，220V，380V，自動切換；
    準確度   0.05% FS；
    諧波及失真度測量  諧波次數 31次；
    諧波誤差     ±10% RD±0.1%（RD為諧波含量讀數）；
    失真度誤差  ±10% RD±0.1%（RD為失真度讀數）；
3. 時間間隔精度　0.2秒/24小時；
4. 工作電源　    單相220V±10%，　    50HZ±5%；
5. 使用環境　    溫度200C±100C，　   相對濕度≤85%RH；
6. 外形尺寸　　345×335×133mm，　重量8kg。
 配置明細
1. 裝置本體 1臺
2. 電源線 1根
3. 測試導線及接插件 1套
4. 通迅專用接口測試線 1根
5. 使用說明書 1份
6. 出廠檢測報告 1份
7. 合格證 1份
8. 鋁合金機箱 1只
