產品型號:>>ZRT816

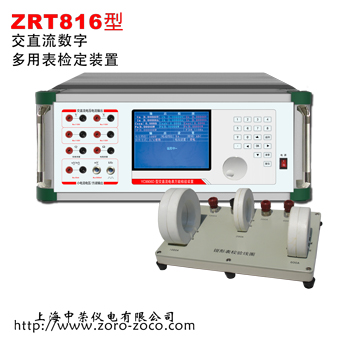

產品名稱:>>ZRT816/ZRT816A 萬用表檢定裝置（鉗形表檢定裝置）

 ZRT816型 萬用表檢定裝置 是按照國家檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》及國家相關技術標準設計制造的單相0.05級交直流標準裝置。裝置可檢定0.2級及以下交直流電壓表、電流表、頻率表、電阻表及其它工頻儀表。裝置程控l輸出源采用DSP和16位高速數模轉換器組成的可控制正弦波/畸變波信號源。設有RS-232通信接口，能與計算機組成半自動檢定系統。
 ZRT816A型 萬用表鉗形表檢定裝置 加配鉗形電流線圈可檢定鉗形電流表
產品用途
>>檢驗指針式和數字式萬用表的基本誤差
>>檢驗鉗表電流表的基本誤差
>>檢驗工頻電表（電壓表、電流表、頻率表、電阻表）的基本誤差
>>檢測具有直流模擬量輸出的數字儀表；
>>可做為單相交直流標準源及功率源使用。





 主要指標

  • > 交直流電壓輸出：0-1000V            > 交直流電流輸出：0-20A
  • > 電阻測量：0-4MΩ                        > 點頻方波：1kHz-1000kHz
  • > 頻率調節：45-65Hz                      > 裝置精度：0.05級或0.1級
 主要功能
1. 可半自動或手動檢驗電力系統中各種指針式和數字式萬用表、工頻電表（電壓表、電流表、頻率表、電阻表）的基本誤差，也可檢測有直流模擬量輸出的數字儀表；
2. 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控；
3. 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用；
4. 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理；
5. 設有大容量的非易失性存貯器，可存貯500塊被檢表的檢測原始數據，以供查閱和上傳；
6. 可選配鉗形表校驗線圈校驗鉗形表（200A-400A-1000A）；
7. 裝置由單相交流標準源、電流標準源和直流電壓標準源、電流標準源組成也可做成單相功率源使用，也可做為表源一體的檢定裝置。

 技術指標

  1.  交流電壓量程  200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V   最大輸出容量　20VA；
  1.  交流電流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A   最大輸出容量　20VA；
  1.  交流電壓、電流調節范圍 0～120% FS（1000V量程除外） 調節細度 5×10－5；
  2.  工頻交流電壓準確度
           20V～1000V量程           準確度±(0.03%RD+0.02%FS)； 穩定度≤0.01% FS /60s；
           200mV～4000mV量程   準確度±(0.3%RD+0.2%FS)；    穩定度≤0.04% FS /60s；
  1. 工頻交流電流準確度
           0.2A～20A   量程      準確度±(0.03%RD+0.02%FS)；  穩定度≤0.01% FS /60s；
           2mA～40mA量程      準確度±(0.3%RD+0.2%FS)；      穩定度≤0.04% FS /60s；
  1. 頻　率　　調節范圍 45～65Hz，  調節細度 0.001Hz，調定值準確度 0.01Hz；
  2. 交流電壓、電流輸出波形失真度　 ≤0.3%；
  3. 諧波2～31次，幅度0～20%，各次諧波相位細度0.010·N（N為諧波次數）；
  4. 直流電壓量程　200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V　   最大輸出容量20W；
  1. 直流電流量程　20uA、40uA、200uA、400uA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A   最大輸出容量20W；
  2. 直流電壓、電流調節范圍0～110% FS（1000V量程除外），調節細度5×10－5；
  3. 直流電壓、電流輸出穩定度　≤0.01% FS /60s（峰－峰值）；
  4. 直流電壓調定值準確度　　  ±(0.03%RD+0.02%FS)；
  5. 直流電流調定值準確度　　　±(0.06%RD+0.04%FS)；
  6. 電子電阻箱量程  0～200Ω、200～400Ω、0～2kΩ、2kΩ～4kΩ、0～20kΩ、20kΩ～40kΩ、0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ～4MΩ；
  7. 電子電阻箱調節范圍   0～100% FS；   調節細度0.02%；
  8. 電子電阻箱準確度
          0～2kΩ、0～20kΩ、0～200kΩ在測試電流不超過最大允許輸入電流時，0～100% FS范圍內調定值準確度  ±(0.12%RD+0.08%FS)；
          0～200Ω、0～2MΩ在0～100% FS范圍內調定值準確度  ±(0.3%RD+0.2%FS)。
          2kΩ～4kΩ、20kΩ～40kΩ、200kΩ～400kΩ在測試電流不超過最大允許輸入電流時，5%～100% FS范圍內調定值準確度±(0.12%RD+0.08%FS)；  200～400Ω、2MΩ～4MΩ在5%～100% FS范圍內調定值準確度  ±(0.3%RD+0.2%FS)。
  1. 點頻方波輸出  1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
  2. 方波幅度   4.5V；    調定值準確度   5×10－5
  3. 工作電源　 單相220V±10%，    50Hz±5%；
  4. 使用環境　 溫度200C±100C，  相對濕度≤85%RH；
  5. 外形尺寸     440×360×160mm，重量12kg。

 配置明細
  1.  裝置主機1臺
  2.  電源線1根
  3.  測試導線及接插件1套
  4.  交直流mV專用五芯測試線 1套
  5.  交直流uA/mA和電阻表專用線1套
  6.  點頻方波輸出專用線1套
  7.  通訊專用接口連接線1套
  8.  使用說明書1份
  9.  出廠檢測報告1份
  10.  合格證1份
  11.  鋁合金機箱1只
