產品型號:>>RH2000

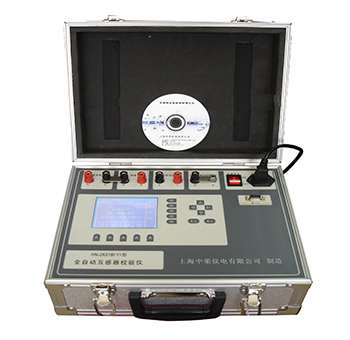

產品名稱:>>便攜式互感器現場校驗儀

 便攜式互感器現場校驗儀為全中文界面,讀數直觀,測量迅速,可在規程要求的測量點自動進行測量。模擬線路采用電位差式測量原理,具有較高的抗電磁干擾能力和較好的穩定性,結合微處理器技術及系統的引入,該產品成為高智能化數字測量?jī)x器,該產品適用于現場檢定0.1級及以下電流互感器及電壓互感器。



 選型說明
RH2000A 選配標準PT組合成便攜式成套電流互感器校驗裝置;
RH2000V 選配標準CT組合成便攜式成套電流互感器校驗裝置。

 主要指標
同相分量(%):0.0001~±20.00   分辨率0.0001,
正交分量(分):0.001~± 500      分辨率0.001,
阻      抗(Ω):0.0001~ 10.00     分辨率0.0001,
導      納:0.0001~ 12.00    分辨率0.0001。

 精度等級
1.0級、2.0級

 主要特點
1.主機采用320×240點陣大屏幕液晶顯示器,顯示清晰,自帶長壽命背光照明,全中文狀態顯示及操作提示,字體清晰美觀;
2.可測量電流互感器(CT)、電壓互感器(PT)、阻抗(Z)、導納(Y);
3.自動測量電壓互感器誤差(比差、角差);

4.百分表、角差、比差同時顯示,采用特大型點陣數字,讀數非常直觀;
5.可根據規程要求的測量點,也可自定測量點進行全點測量;
6.可存儲200組測量數據,實時查詢檢定數據;
7.可根據測量數據的大小自動切換分辨率檔位,或根據需要手動選擇測量量程。
8.當極性反時,反極性顯示并有聲響報警功能;

9.可根據被測互感器的準確度按最新規程自動進行誤差數據化整;
10.具有RS232標準串行通訊接口與計算機聯機,可將數據傳與數據管理軟件,實現計算機管理;
11.儀器體積小、重量輕,攜帶方便,非常適合于現場校驗。



 技術指標
1.互感器校驗儀
工作電源:AC220V±10%   50±0.5Hz
準確度等級: 1.0級、2.0級
測量范圍:
       同相分量(%):0.0001~±20.00  分辨率0.0001
       正交分量(分):0.001~± 500    分辨率0.001
       阻    抗(Ω):0.0001~ 10.00   分辨率0.0001
       導    納:0.0001~ 12.00   分辨率0.0001
工作負荷:電流:T0對Tx之間小于0.1Ω(cosΦ=1)
                電壓:a對x之間小于0.1VA (100V)
工作范圍:電流(A):1%-130%In (In=5A)   5%-130%In  (In=1A)
電壓(V):5%-150%Un (Un =100V,100/√3 V,100/3)
                  5%-130%Un (Un =150V)
極性指示:電流— 額定工作電流的3%以上,有極性指示。
電壓— 額定工作電壓的3%以上,有極性指示。
功耗:<25VA          諧波抑制比:>40db
環境條件:工作溫度 -5℃~ +40℃    相對濕度:≤85%   海拔高度:<1000米
外形尺寸:350×150×260(mm)        重量:6Kg

2.電流互感器裝置
可選定不同精度的標準電流互感器,測量對象為0.2級及以下精度電流互感器;
一次電流測量:5A~1000A 或 5A-2000A
二次電流測量:5A(1A);
準確度等級:0.05S級、0.02S級、0.01S級
試驗電壓:500V
互感器容量:5VA
升流器容量:7KVA
外形尺寸:470×320×460(mm)  重量:25Kg
訂貨須知:標準電流互感器一次電流可根據要求擴展到2000A;

3.標準電壓互感
可選定不同精度的標準電壓互感器,測量對象為0.2級及以下精度電壓互感器;
一次電壓測量:6KV、10KV、35KV、110/√3 KV、
二次電壓測量:100V、110/√3 V
準確度等級:0.05級、0.02級、0.01級
頻率:50±0.5Hz
負載:0.2、0.07VA
耐壓:20KV
功率因數:1.0
升壓器容量:300VA
訂貨須知:標準電壓互感器可按電壓等級單個配置,也可加抽頭多等級配置。



 標準配置明細
互感器校驗儀主機   1.0級     2.0級  1臺
1)一次電流導線 1套
2)二次測試線 1套
3)保險管等標準附件 1套
4)產品使用說明書 1份
5)產品出廠檢測報告 1份
6)產品合格證 1份
 選配件明細
1)RH2000A型配置明細
標準CT/升流器/CT負載箱
標準CT    0.01S級       0.05S級      0.05S級      5-1000A     5-2000A
2)RH2000V型配置明細
標準PT/升壓器/PT負載箱
標準PT    0.01級       0.02級        0.05級
標準PT    6KV          10KV         35KV         110/√3KV
