電力參數測試儀
產品型號:>>AC326

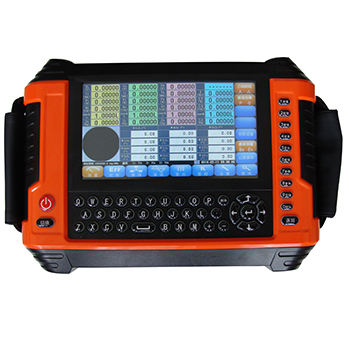

產品名稱:>>智能三相電力參數測試儀
AC326型 智能型三相電力參數測試儀是專為電力現場檢測和用電管理測試設計，現場使用方便直觀，可檢測現場工頻電路或設備的：三相電壓（Ua、Ub、Uc、Un）、 三相電流（Ia、Ib、Ic）、 三相相位（φ）、三相頻率（F）、三相有功功率（ΣP） 和各相有功功率（Pa、Pb、Pc）、三相無功功率（ΣQ）和各相無功功率（Qa、Qb、Qc）、視在功率（ΣS） 和各相視在功率（Sa、Sb、Sc）、三相功率因數（PF）等，并可實時顯示電路六角向量圖 、功率表達式、接線圖、提示錯接線結果等。廣泛適用于供配電公司、電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等部門。
【顯示參數】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\Pa\Pb\Pc \P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
【顯示參數】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\Pa\Pb\Pc \P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
主要指標
>電壓0-500V >電流10mA-10A
>相位0-360度 >頻率45-65Hz
>諧波2-32次 >精度0.5級/0.2級
>相位0-360度 >頻率45-65Hz
>諧波2-32次 >精度0.5級/0.2級
主要功能
1. 7寸（800*480）TFT真彩色液晶顯示器，圖形化操作界面，可觸摸屏操作也可手動按鍵操作，界面顯示清晰直觀；
2. 在線測量三相電壓、電流、頻率、有功功率、無功功率、視在功率及功率因數的分相及總和功率，并顯示電U-U、U-I、I-I多種相位關系；
3. 測量結果有向量圖、表格等多種顯示方式，同屏顯示20 多個參數，測量數據一目了然；
4. 電流測量量限寬可作為漏電流表使用，測量零序電流；
5. 自動判別線路負載特性，檢查三相四線48種及三相三線96種接線，并中文提示正反相序；
6. 負荷曲線記錄及負荷波動監視功能：可測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動，對電力設備調整及運行過程動態監視，并記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數；
7. PT/CT設置，可將二次數據轉換一次數據；
8. 電壓、電流不平衡計算；
9. 矢量計算器，現場計算電壓及電流矢量和；
10. 內置標準漢字庫，采用拼音漢字輸入方法輸入漢字/字母/數字等存儲內容；
11. 雙電源供電：測量端直接供電和高性能鋰電池供電，鋰電池供電時儀器可連續工作10小時；
12. 電源自動節電管理功能，可自動關機或轉入休眠狀態；
13. 內置存儲器，能保存 5000 組測量數據，可查閱已保存的數據組及向量圖；
14. 支持?jǐn)?shù)據上傳計算機，利用計算機對儀器數據直接進行瀏覽、導出、編輯、打印(A4幅面)、備份等功能，并可導出為標準EXCEL格式文件和生成實驗報告；
15. 儀器配備USB接口，通過U盤下裝工作參數或轉存測量數據；
16. 儀器配備RS232接口，可與計算機聯機實現數據實時傳輸功能；
17. 可選配微型打印機，現場打印實測數據；
18. 手持式，體積小，重量輕，防脫落護腕，以防操作人員失手對儀器造成損壞。
2. 在線測量三相電壓、電流、頻率、有功功率、無功功率、視在功率及功率因數的分相及總和功率，并顯示電U-U、U-I、I-I多種相位關系；
3. 測量結果有向量圖、表格等多種顯示方式，同屏顯示20 多個參數，測量數據一目了然；
4. 電流測量量限寬可作為漏電流表使用，測量零序電流；
5. 自動判別線路負載特性，檢查三相四線48種及三相三線96種接線，并中文提示正反相序；
6. 負荷曲線記錄及負荷波動監視功能：可測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動，對電力設備調整及運行過程動態監視，并記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數；
7. PT/CT設置，可將二次數據轉換一次數據；
8. 電壓、電流不平衡計算；
9. 矢量計算器，現場計算電壓及電流矢量和；
10. 內置標準漢字庫，采用拼音漢字輸入方法輸入漢字/字母/數字等存儲內容；
11. 雙電源供電：測量端直接供電和高性能鋰電池供電，鋰電池供電時儀器可連續工作10小時；
12. 電源自動節電管理功能，可自動關機或轉入休眠狀態；
13. 內置存儲器，能保存 5000 組測量數據，可查閱已保存的數據組及向量圖；
14. 支持?jǐn)?shù)據上傳計算機，利用計算機對儀器數據直接進行瀏覽、導出、編輯、打印(A4幅面)、備份等功能，并可導出為標準EXCEL格式文件和生成實驗報告；
15. 儀器配備USB接口，通過U盤下裝工作參數或轉存測量數據；
16. 儀器配備RS232接口，可與計算機聯機實現數據實時傳輸功能；
17. 可選配微型打印機，現場打印實測數據；
18. 手持式，體積小，重量輕，防脫落護腕，以防操作人員失手對儀器造成損壞。
用途
1. 自動判別線路正反相序；
2. 三相線路電參數測量(U/I/Φ/P/Q/S/PF/Hz)；
3. 自動判別電度表接線正確與否，判斷電度表運行快慢，合理收繳電費；
4. 感性和容性電路的判別；
5. 電網用電質量測量；
6. 負荷曲線記錄及負荷波動在線監視；
7. 可配備大電流鉗表做電力線損管理數據采集；
8. 作為漏電流表使用等。
2. 三相線路電參數測量(U/I/Φ/P/Q/S/PF/Hz)；
3. 自動判別電度表接線正確與否，判斷電度表運行快慢，合理收繳電費；
4. 感性和容性電路的判別；
5. 電網用電質量測量；
6. 負荷曲線記錄及負荷波動在線監視；
7. 可配備大電流鉗表做電力線損管理數據采集；
8. 作為漏電流表使用等。
