二次相位伏安表
產品型號:>>MG6000B+/MG6000D

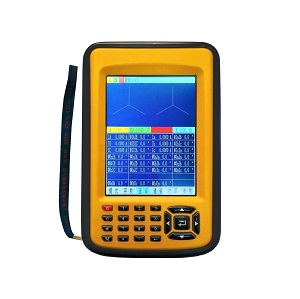

產品名稱:>>MG6000B+/MG6000D差動保護接線測試儀（已升級為MG6002B/MG6002D)
MG6000B+型 六路差動保護接線測試儀是集多功能測量、自動切換量程、數據保持、數據儲存、數據上傳，輸出打印等智能化儀器的特點，可測量三相常規線路、兩圈變斷電保護二次回路接線，可做為繼電保護二次回路線路測量的專用工具。
【六鉗差動測量】三相電壓、高端/低端六路電流、相位、差流、功率、功率因數、頻率、雙向量圖
MG6000D型 差動保護接線測試儀是集多功能測量、自動切換量程、數據保持、數據儲存、數據上傳，輸出打印等智能化儀器的特點，可測量三相常規線路、兩圈變、三圈變斷電保護二次回路接線，可做為繼電保護二次回路線路測量的專用工具。
【六鉗差動測量】三相電壓、高端/低端六路電流、相位、差流、功率、功率因數、頻率、雙向量圖
MG6000D型 差動保護接線測試儀是集多功能測量、自動切換量程、數據保持、數據儲存、數據上傳，輸出打印等智能化儀器的特點，可測量三相常規線路、兩圈變、三圈變斷電保護二次回路接線，可做為繼電保護二次回路線路測量的專用工具。
【六鉗差動測量】三相電壓、高端/低端六路電流、相位、差流、功率、功率因數、頻率、雙向量圖
【三鉗差動測量】三相電壓、高端/中端/低端九路電流、相位、差流、功率、功率因數、頻率、雙向量圖
主要指標
> 電壓 0-500V > 電流 2mA-10A
> 相位 0-360度 > 頻率 45-65Hz
> 精度 0.5級/0.2級 > 通道 3路電壓/6路電流
> 相位 0-360度 > 頻率 45-65Hz
> 精度 0.5級/0.2級 > 通道 3路電壓/6路電流
主要特點
1. 采用5.7寸大屏幕彩色液晶顯示器，界面顯示清晰美觀；
2. 同屏顯示三相電壓、六路電流、相位關系及向量圖；實時測量有功、無功功率及視在功率的分相及總和功率，多種相位關系顯示，向量圖分色顯示更為直觀；
3. 兩圈變測量：同屏顯示三相電壓、六路電流輸入信號，同時段同屏顯示三相電壓與六路電流多種相位關系，自動計算矢量和（差流）、矢量角度的數據表格及雙向量圖顯示；
4. 不接電壓信號可直接測量六路電流的相位關系；
5. 向量圖顯示可以設置X軸、Y軸，12點、11點、3點，符合各種接線方式；
6. 高低端電流矢量和計算（差流）并顯示矢量角度；
7. 雙電源供電：交流測量端55V-450V直接供電，也可內置鋰電池供電；
8. 電源自動節電管理功能，可自動關機或轉入休眠狀態；
9. 內置時鐘芯片，可準確記錄、顯示測量時間；
10. 矢量計算器，可方便用行對電壓電流矢量和進行計算；
11. 支持?jǐn)?shù)據上傳計算機，利用計算機對儀器數據直接進行瀏覽、導出、編輯、打印(A4幅面)、備份等功能，并可導出為標準EXCEL格式文件和生成實驗報告；
12. 內置存儲器，能保存 200 組測量數據，可查閱已保存的數據組及向量圖；
13. 實現測試結果的瀏覽、查詢、報表和打印功能；
14. 中文菜單與直接按鍵相結合，操作易學、易用；
15. 手持式，體積小，重量輕，防脫落腕帶，以防操作人員失手對儀器造成損壞；
16. 背景色可選擇，白色/黑色/藍色/深藍色，出廠標準為深藍色；
17. 可選配電壓隔離通道，用于測量變壓器接線組別或并網核相使用。
2. 同屏顯示三相電壓、六路電流、相位關系及向量圖；實時測量有功、無功功率及視在功率的分相及總和功率，多種相位關系顯示，向量圖分色顯示更為直觀；
3. 兩圈變測量：同屏顯示三相電壓、六路電流輸入信號，同時段同屏顯示三相電壓與六路電流多種相位關系，自動計算矢量和（差流）、矢量角度的數據表格及雙向量圖顯示；
4. 不接電壓信號可直接測量六路電流的相位關系；
5. 向量圖顯示可以設置X軸、Y軸，12點、11點、3點，符合各種接線方式；
6. 高低端電流矢量和計算（差流）并顯示矢量角度；
7. 雙電源供電：交流測量端55V-450V直接供電，也可內置鋰電池供電；
8. 電源自動節電管理功能，可自動關機或轉入休眠狀態；
9. 內置時鐘芯片，可準確記錄、顯示測量時間；
10. 矢量計算器，可方便用行對電壓電流矢量和進行計算；
11. 支持?jǐn)?shù)據上傳計算機，利用計算機對儀器數據直接進行瀏覽、導出、編輯、打印(A4幅面)、備份等功能，并可導出為標準EXCEL格式文件和生成實驗報告；
12. 內置存儲器，能保存 200 組測量數據，可查閱已保存的數據組及向量圖；
13. 實現測試結果的瀏覽、查詢、報表和打印功能；
14. 中文菜單與直接按鍵相結合，操作易學、易用；
15. 手持式，體積小，重量輕，防脫落腕帶，以防操作人員失手對儀器造成損壞；
16. 背景色可選擇，白色/黑色/藍色/深藍色，出廠標準為深藍色；
17. 可選配電壓隔離通道，用于測量變壓器接線組別或并網核相使用。
產品用途
1. 檢測繼電保護和母差保護系統二次回路接線，讀取各組CT之間的相位關系；
2. 測量Y/Y、Y/△、兩圈二次保護回路接線測量，差流自動計算；
3. 自動判別線路正反相序；
4. 電力線路多參數測量(U/I/Φ/P/Q/S/PF/Hz)；
5. 感性和容性電路負載特性判別；
6. 檢查變壓器接線組別；
7. 作為漏電流表使用等。
2. 測量Y/Y、Y/△、兩圈二次保護回路接線測量，差流自動計算；
3. 自動判別線路正反相序；
4. 電力線路多參數測量(U/I/Φ/P/Q/S/PF/Hz)；
5. 感性和容性電路負載特性判別；
6. 檢查變壓器接線組別；
7. 作為漏電流表使用等。
