二次相位伏安表
產品型號:>>MG3000D

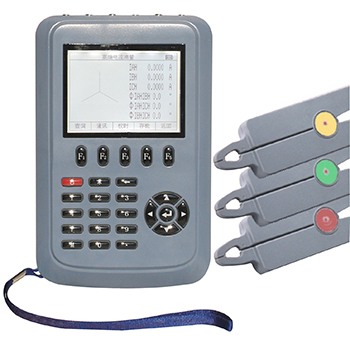

產品名稱:>>MG3000D多功能差動保護接線測試儀
MG3000D型 多功能差動保護接線測試儀是集多功能測量、按鍵式操作、自動切換量程、實測數據保持、測量數組儲存、配有通訊軟件、可通過儀器接口上傳數據，實現大容量存儲、且可輸出打印報表或向量圖。該儀器具備智能化儀器的特點（測量/存儲/查詢/輸出/打印等功能）。該儀表非常適合變電檢修、繼電保護等差動檢測、啟動試驗現場使用。也適用于化工、冶金、礦山、鐵路等大型企業自備電廠作為檢修工具使用。
【三鉗常規測量】三相電壓、三相電流、相位、功率、功率因數、頻率、向量圖
【三鉗差動測量】三相電壓、高端/中端/低端九路電流、相位、差流、功率、功率因數、頻率、向量圖
【三鉗常規測量】三相電壓、三相電流、相位、功率、功率因數、頻率、向量圖
【三鉗差動測量】三相電壓、高端/中端/低端九路電流、相位、差流、功率、功率因數、頻率、向量圖
主要指標
>電壓 0-500V >電流 1.5mA-10A
>相位 0-360度 >頻率 45-65Hz
>精度 0.5級
>相位 0-360度 >頻率 45-65Hz
>精度 0.5級
主要特點
1. 采用3.4寸液晶顯示器，界面顯示直觀；
2. 測量并顯示三相電壓、電流、相位及六角向量圖；實時測量有功、無功功率、視在功率、頻率及功率因數的分相及總和功率；
3. 兩圈變及三圈變測量：九路電流相位關系顯示及電流矢量和計算；
4. 分相測量、合成計算、現場檢測差動繼電保護線路兩圈變Y/Y，Y/△，三圈變Y/Y/△接線狀態，可分相檢測A相高中低端電流值及角度（IAH、IAM、IAL）和B相高中低端電流值及角度（IBH、IBM、IBL)以及C相高中低端電流值及角度（ICH、ICM、ICL)，可合成高、中、低端9路電流的向量圖，并可進行電流矢量平衡計算，為判別差動保護繁瑣的接線判別提供了方便，并提高了工作效率；
5. 不接電壓可直接測量電流間相位關系；
6. 儀器測量精度高，測量范圍寬，體積小，重量輕，方便現場攜帶使用；
7. 雙電源供電：測量端直接供電和高性能鋰電池供電；
8. 鋰電池供電時，儀器可連續工作18-30小時；待機時間≥60小時，充電次數≥500次；
9. 內置時鐘芯片，可準確記錄、顯示測量時間；
10. 可將儀表測量數據成組上傳至 PC 機，或形成打印報告存檔；
11. 實現測試結果的瀏覽、查詢功能，中文菜單與直接按鍵相結合，操作易學、易用；
12. 內設幫助菜單，便于現場使用操作；
13. 人性化設計，防脫落腕帶，以防操作人員失手對儀器造成損壞；
14. 采用超小型結構設計，手持式，體積小，重量輕。
2. 測量并顯示三相電壓、電流、相位及六角向量圖；實時測量有功、無功功率、視在功率、頻率及功率因數的分相及總和功率；
3. 兩圈變及三圈變測量：九路電流相位關系顯示及電流矢量和計算；
4. 分相測量、合成計算、現場檢測差動繼電保護線路兩圈變Y/Y，Y/△，三圈變Y/Y/△接線狀態，可分相檢測A相高中低端電流值及角度（IAH、IAM、IAL）和B相高中低端電流值及角度（IBH、IBM、IBL)以及C相高中低端電流值及角度（ICH、ICM、ICL)，可合成高、中、低端9路電流的向量圖，并可進行電流矢量平衡計算，為判別差動保護繁瑣的接線判別提供了方便，并提高了工作效率；
5. 不接電壓可直接測量電流間相位關系；
6. 儀器測量精度高，測量范圍寬，體積小，重量輕，方便現場攜帶使用；
7. 雙電源供電：測量端直接供電和高性能鋰電池供電；
8. 鋰電池供電時，儀器可連續工作18-30小時；待機時間≥60小時，充電次數≥500次；
9. 內置時鐘芯片，可準確記錄、顯示測量時間；
10. 可將儀表測量數據成組上傳至 PC 機，或形成打印報告存檔；
11. 實現測試結果的瀏覽、查詢功能，中文菜單與直接按鍵相結合，操作易學、易用；
12. 內設幫助菜單，便于現場使用操作；
13. 人性化設計，防脫落腕帶，以防操作人員失手對儀器造成損壞；
14. 采用超小型結構設計，手持式，體積小，重量輕。
產品用途
1. 檢測繼電保護和母差保護系統二次回路接線，讀取各組CT之間的相位關系；
2. 測量Y/Y、Y/△、Y/Y/△兩圈及三圈變二次保護回路接線測量，差流自動計算；
3. 自動判別線路正反相序；
4. 電力線路多參數測量(U/I/Φ/P/Q/S/PF/Hz)；
5. 感性和容性電路負載特性判別；
6. 檢查變壓器接線組別；
7. 作為漏電流表使用等。
