產品型號:>>MG2000B+

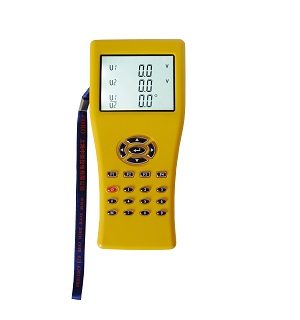

產品名稱:>>MG2000B+多功能雙鉗數字相位伏安表

 MG2000B+型 多功能雙鉗數字相位伏安表具有多功能測量、按鍵式操作、自動切換量程、實測數據保持、測量數組儲存、配有通訊軟件、可通過儀器接口上傳數據,實現大容量存儲、且可輸出打印報表或向量圖。該儀器具備智能化儀器的特點(測量/存儲/查詢/輸出/打印等功能)該儀表非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用,同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。
【顯示參數】U1\U2\I1\I2\ΦU1U2\ΦI1I2\ΦU1I1\ΦU2I2\ΦU1I2\ΦU2I1\P1\P2\Q1\Q2\S1\S2\PF1\PF2\Hz



 主要指標
> 電壓  0-500V                > 電流  5mA-10A或1mA-5A
> 相位  0-360度               > 頻率  25-65Hz
> 精度  1.0級
通道   2路電壓/2路電流

 主要特點
1. 主機采用 65X50 液晶顯示屏,高亮度背光,一屏顯示3組數據,界面直觀清晰;
2. 直接功能鍵操作,無須換檔自動切換量程;
3. 測量電壓、電流真有效值及 U-U、U-I、I-I 的各種相位關系,實時測量有功功率、無功功率、視在功率、功率因數、頻率等電參數;
4. 電壓電流雙通道對稱設計相互絕緣, 可檢測變壓器接線組別,測量U-U相位值時兩電壓輸入回路絕緣隔離,不會造成被測線路短路以至燒毀儀表;
5. 電流幅相特性平坦,可在5mA-10A 范圍內準確測量相位;
6. 配尖嘴型鉗形電流互感器,測量精度高,抗干擾能力強,在排線密集的場合使用尤其方便;
7. 鋰電池供電,關閉背光燈可連續工作18小時,開啟背光燈可連續工作8小時,具欠電指示;
8. 內置存儲器,能保存60組測量數據,可查閱已保存的數據組;
9. 可選配數據管理軟件,將測量數據上傳至 PC 機,自動繪制向量圖并打印檢測報告;
10. 儀器配備打印輸出接口,可配備微型打印機 VMP02 在線打印檢測數據;
11. 儀器具有自動節電管理功能,自動識別工作狀態,操作時不關機,無人使用時可自動關機;
12. 儀器使用簡單操作方便,非常適用于各電力院校做為接線判別計量比武工具及教學儀器使用;
13. 超小流線型結構,防脫落腕帶設計,手持式,體積小,重量輕。

 產品用途
1. 檢測繼電保護和母差保護系統二次回路接線,讀取各組CT之間的相位關系;
2. 檢測電能計費系統二次回路接線;
3. 檢查電度表/戶表接線,以判斷電度表運行快慢,合理收繳電費;
4. 自動判別線路正反相序;
5. 電力線路多參數測量(U/I/Φ/P/Q/S/PF/Hz);
6. 感性和容性電路負載特性判別;
7. 電壓與電流通道完全隔離,可用于并網核相檢查;
8. 檢查變壓器接線組別;
9. 作為漏電流表使用等。


 技術指標


測量項目 量程 測量范圍 最小分辨率 誤差極限
交流電壓 20V/200V500V 3V500V 0.001V ±0.5%量程
交流電流 200mA/5A/10A 5mA10A
或1mA-5A
0.1mA
±(0.5%量程+0.3讀數)
相位測量 360° 0360° 0.1° ±1.0°
頻率測量 50Hz 25-65Hz 0.01Hz ±0.02Hz
功率測量 3V500V / 5mA10A 0.1W ±1.0%
工作電源  2000mAh/3.7V鋰電池供電及適配器市電插座供電
外形尺寸及重量  儀器主機185x85x41(mm)   重量:350g(含電池)
 電流鉗表140x40x19(mm)   重量:160g/把   鉗口:Φ8mm
注:訂貨時請注明電流測量范圍5mA-10A,或者1mA-5A。

 儀器配置
1. 標準配置明細:
1) 儀器主機1臺
2) 5A鉗形電流互感器2只
3) 電壓測試線1套
4) 電源適配器1個
5) 產品使用說明書1份
6) 產品合格證/保修卡1份
7) 便攜機箱1個
2. 選配件明細:
1) 微型打印機VMP02
2) 備用鋰電池
3) 數據管理軟件
4) 20A鉗形電流互感器
5) 100A鉗形電流互感器
6) 500A鉗形電流互感器
注意:每臺設備可配備兩只鉗表,請用戶可根據實際需求選擇。
