產品型號:>>ZRT911D

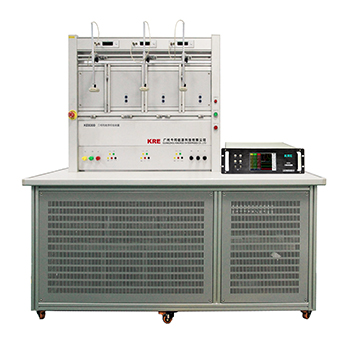

產品名稱:>>ZRT911D單相電能表檢定裝置（多功能型）

 ZRT911D系列 單相多功能電能表檢定裝置專為國家電網公司或南方電網公司下屬各級供電公司電能計量中心、電力科學研究院計量中心設計、開發、生產。 同時該類設備也適用于國家各級技術監督局計量測試研究院、計量檢測所等部門。該類設備各類大型廠礦企業計量室也多有選用。并可為電能表生產企業設計和提供專業的調試檢測設備和校驗方案。



 裝置等級

0.05/0.1級；

 裝置結構
一體式、分體式、移動式；

 表位數
3表位、6表位、8表位、12表位、16表位、24表位、32表位、48表位、60表位、96表位；

 主要特點:
1. 成套裝置由：單相程控功率源（線性源）、單相多功能標準電能表、誤差計算器（嵌入式）、 脈沖及光電信號接收及處理器系統、多繞阻隔離PT、多表位 測試架（掛表架）、時基頻率儀、485通信接口（嵌入式）、裝置操控軟件、計算機及外設（打印機、條掃描槍等）組成；
2. 裝置有三種結構：一體式、分體式、移動式。均采用全質專用鋁鎂合金型材結構，輕巧牢固，美觀耐用。校表工位從3表位到96表位均可滿足國家規程的要 求（校驗工位標準型式有：3表位、6表位、8表位、12表位、16表位、24表位、32表位、48表位、60表位、96表位）；
3. 裝置配套軟件可按用戶要求和習慣按模塊定制。軟件操作簡單，可預設電能表檢定方案（基本誤差測量，潛動、啟動試驗、正反向有功電能無功電能誤 差，以及標準偏差測試、24小時變差測試等）和影響量試驗方案。按選定的檢定方案自動檢定電能表。檢定結果可按多種方式隨時存儲、查詢和打印測量數據。并可按照用戶要求實現網絡化管理；
4. 電能表影響量試驗功能：PC機校驗可按規程要求設定影響量試驗方案，分別完成頻率影響、電壓影響、電壓短時中斷影響，電壓逐漸變化影響等試驗。并 可進行諧波影響試驗，PC機校驗可按規程要求設定諧波影響試驗方案，電壓電流可分別輸出或同時輸出2~21次標準諧波，奇次諧波、偶次諧波、次諧波，諧波分量可設置；
5. 裝置可進行多常數校驗：PC機校驗可同時檢定相同電流、電壓、接線方式，不同常數的多只電能表。在方案設置中，設定第一表位的校驗圈數后，其余表位自動按常數調整，可保證校驗時間的一致性；
6. 裝置還具有電能表計度器示值誤差和計度器組合誤差測試功能；
7. 裝置具有檢測電能表時間功能的能力，可檢測多功能電能表日計時誤差、時段投切誤差、需量周期誤差、需量示值誤差、求組合誤差；
8. 裝置具有檢側多功能電能表通信功能的能力，可檢測多功能電能表485接口的通信功能；
9. 裝置能通過計算機預設檢定方案，實現機械表自動對標，全自動完成校驗，并出具檢測報告；
10. 裝置具有標準電能表標準高低頻電能脈沖輸出接口，以方便裝置周檢；
11. 裝置具有快速保護和報警功能，電壓短路或電流開路時自動保護并報警；
12. 裝置支持條形碼輸入，提高錄入效率（需條碼掃描槍支持）；
13. 具有手動操作功能（需安卓系統終端-平板電腦或手機的支持）；
14. 可配備功耗測試儀，實現電能表功耗測量（選配）；
15. 可配備多串口通信系統，實現計算機與被檢表的并行通信（選配）；
16. 可配備傾斜影響試驗工位（選配）。

 產品用途
1. 檢定電磁式、電子式單相電能表的基本誤差（準確度）；
2. 檢定電磁式、電子式單相電能表的潛動、啟動誤差；
3. 檢定電磁式、電子式單相電能表的標準偏差24小時變差；
4. 檢定電磁式、電子式單相電能表的計度器誤差、計度器組合誤差；
5. 檢測電磁式、電子式單相電能表電壓、頻率、諧波、逆相序、電壓不平衡等影響量引起的改變量；
6. 校核電能式、電子式單相電能表的常數；
7. 檢測單相多功能電能表、智能電能表的電量參數；
8. 檢測單相多功能電能表、智能電能表的日計時誤差、時段投切誤差、組合誤差；
9. 檢測單相多功能電能表、智能電能表的485通信接口；
10. 檢測單相多功能電能表、智能電能表的載波通信接口。

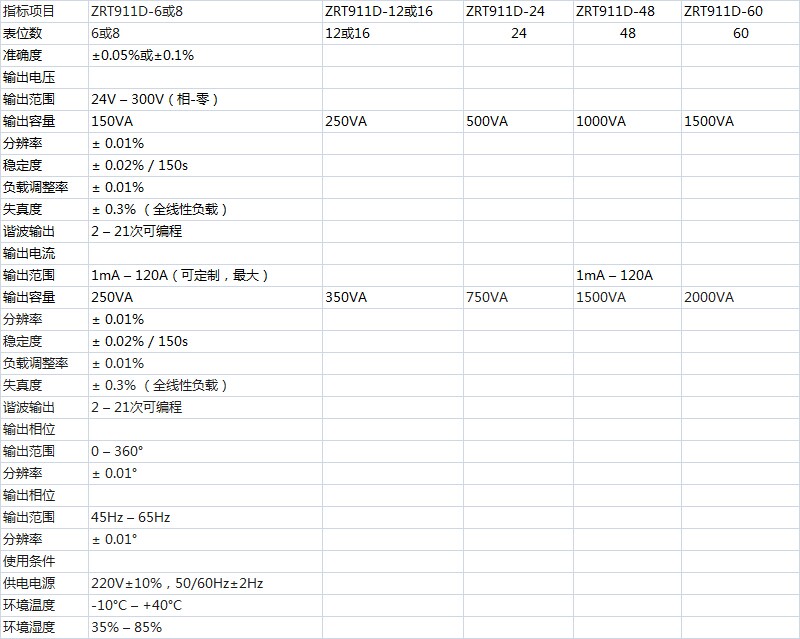

 技術指標

 儀器配置明細
1. 標準配置明細：
1) 單相程控功率源1臺（線性源，0.1級或0.05級可選）
2) 單相多功能標準電能表1臺（0.05級）
     i.     出廠檢測報告
     ii.    說明書1冊
     iii.   合格證1份
     iv.   鋁合金箱1個
     v.    高頻測試線1條
     vi.   電源線1條
3) 測試表架（掛表架）1臺
4) 誤差處理系統1套（嵌入式）
5) 485通信檢測接口（嵌入式）
6) 時基頻率儀1套
7) 電流測試線1套（配置方便接線盒時不含）
8) 電壓測試線1套（智能式裝置不含）
9) 脈沖信號線1條（智能式裝置不含）
10) 數據通訊線1條
11) 裝置電源線1條（標配三相四線T4-25A插頭）
12) 電能表檢定裝置操作及數據處理系統1套（多功能版）
13) 計算機1臺（國產主流品牌、規格）
14) 打印機1臺（國產主流品牌、規格）
15) 說明書1冊（含操作手冊1份，簡易維護手冊1份、電子版1份）
16) 出廠測試報告1份
17) 合格證1份
18) 裝箱清單1份
19) 包裝方式：內紙外木箱（防雨）
20) 運輸方式：汽車運輸
21) 上門安裝調試培訓（3天/次，含安裝報告1式兩份）

2. 選擇配置明細：
1) 手控鍵盤1只（國產，平板電腦）
2) 光電采樣器（國產，按表位數配置）
3) 電腦桌椅1套（國產）
4) 條碼掃描槍1只（國產）
5) 功耗測試儀1臺（國產）
6) 多竄口集線器（國產，按表位數確定規格）
7) GPS信號天線（線長30米）
8) 加密機1套（用于智能表密約驗證）
