電能表檢定裝置
產品型號:>>ZRT913/CT

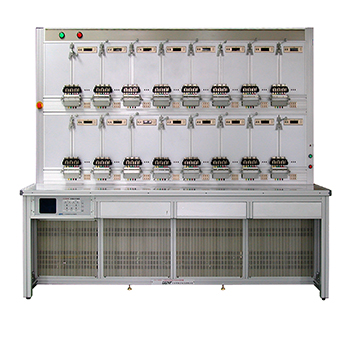

產品名稱:>>ZRT913/CT三相電能表檢定裝置（隔離型）
ZRT913（ICT）系列 等電位三相電能表檢定裝置又稱三相并線電能表檢定裝置，也稱三相內令克電能表檢定裝置， 專為國家電網公司或南方電網公司下屬各級供電公司電能計量中心、電力科學研究院計量中心設計、開發、生產。 同時該類設備也適用于國家各級技術監督局計量測試研究院、計量檢測所等部門。該類設備各類大型廠礦企業計量室也多有選用。并可為電能表生產企業設計和提供專業的調試檢測設備和校驗方案。

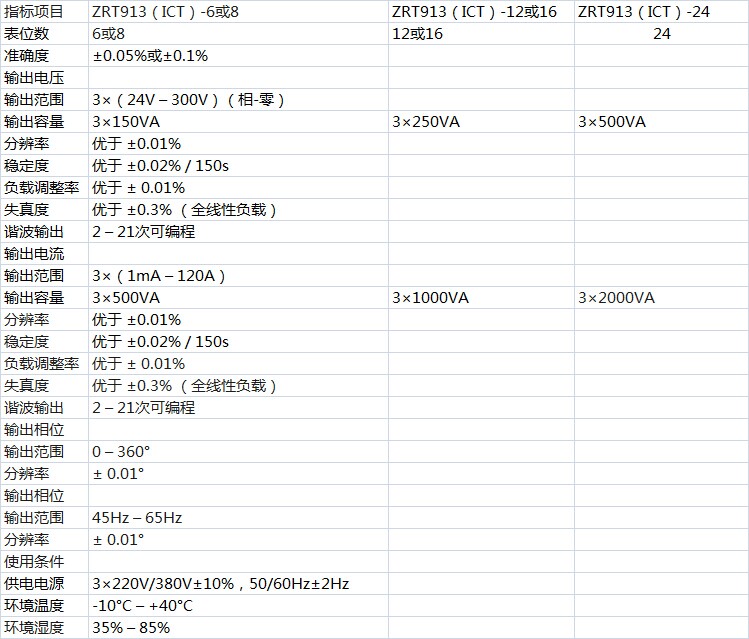

裝置等級
0.05/0.1級；
裝置結構
一體式、分體式；
表位數
3表位、6表位、8表位、12表位、16表位、24表位；
主要特點
1. 成套裝置由：三相程控功率源（線性源）、三相多功能標準電能表、誤差計算器（嵌入式）、 脈沖及光電信號接收及處理器系統、多繞阻隔離PT、多表位測試架（掛表架）、時基頻率儀、485通信接口（嵌入式）、裝置操控軟件、計算機及外設（打印機、條掃描槍等）組成；
2. 裝置有兩種結構：一體式、分體式。均采用全質專用鋁鎂合金型材結構，輕巧牢固，美觀耐用；校表工位從3表位到24表位均可滿足國家檢定規程的要求（校驗工位標準型式有：3表位、6表位、8表位、12表位、16表位、24表位）；
3. 裝置每表位內置隔離電流互感器（ICT），可實現電能表的不脫鉤檢定（并線校驗），并能很方便的退出或切入并線校驗；
4. 裝置操作軟件可按用戶要求和習慣按模塊定制。軟件操作簡單，可預設電能表檢定方案（基本誤差測量，潛動、啟動試驗、正反向有功電能無功電能誤差，以及標準偏差測試、24小時變差測試等）和影響量試驗方案。可按選定的檢定方案全自動檢定電能表。檢定結果可按多種方式隨時存儲、查詢和打印測量數據。并可按照用戶要求實現網絡化管理；
5. 電能表影響量試驗功能：PC機校驗可按規程要求設定影響量試驗方案，分別完成頻率影響、電壓影響、電壓短時中斷影響，電壓逐漸變化影響等試驗。并可進行諧波影響試驗，PC機校驗可按規程要求設定諧波影響試驗方案，電壓電流可分別輸出或同時輸出2~21次標準諧波，奇次諧波、偶次諧波、次諧波，諧波分量可設置；
6. 裝置還可進行多常數校驗和常數校核：PC機校驗可同時檢定相同電流、電壓、接線方式，不同常數、不同等級的多只電能表，并對電能表常數對行校核。在方案設置中，設定第一表位的校驗圈數后，其余表位自動按常數調整，并保證校驗時間的一致性；
7. 裝置還具有電能表計度器示值誤差和計度器組合誤差測試功能；
8. 裝置具有檢測電能表時間功能的能力，可檢測多功能電能表日計時誤差、時段投切誤差、需量周期誤差、需量示值誤差、求組合誤差；
9. 裝置具有檢側多功能電能表通信功能的能力，可檢測多功能電能表485接口的通信功能；
10. 裝置能通過計算機預設檢定方案，實現機械表自動對標，全自動完成校驗，并出具檢測報告；
11. 裝置具有標準電能表標準高低頻電能脈沖輸出接口，以方便整套裝置周檢；
12. 裝置具有快速保護和報警功能，電壓短路或電流開路、過載時自動保護并報警；
13. 裝置支持條形碼輸入，提高錄入效率（需條碼掃描槍支持）；
14. 具有手動操作功能（需安卓系統終端-平板電腦或手機的支持）；
15. 可配備零線電流測試功能（選配）；
16. 可配備功耗測試儀，實現電能表功耗測量功能（選配）；
17. 可配備多串口通信系統，實現計算機與被檢表的并行通信（選配）；
18. 可配備傾斜影響試驗（選配）。
2. 裝置有兩種結構：一體式、分體式。均采用全質專用鋁鎂合金型材結構，輕巧牢固，美觀耐用；校表工位從3表位到24表位均可滿足國家檢定規程的要求（校驗工位標準型式有：3表位、6表位、8表位、12表位、16表位、24表位）；
3. 裝置每表位內置隔離電流互感器（ICT），可實現電能表的不脫鉤檢定（并線校驗），并能很方便的退出或切入并線校驗；
4. 裝置操作軟件可按用戶要求和習慣按模塊定制。軟件操作簡單，可預設電能表檢定方案（基本誤差測量，潛動、啟動試驗、正反向有功電能無功電能誤差，以及標準偏差測試、24小時變差測試等）和影響量試驗方案。可按選定的檢定方案全自動檢定電能表。檢定結果可按多種方式隨時存儲、查詢和打印測量數據。并可按照用戶要求實現網絡化管理；
5. 電能表影響量試驗功能：PC機校驗可按規程要求設定影響量試驗方案，分別完成頻率影響、電壓影響、電壓短時中斷影響，電壓逐漸變化影響等試驗。并可進行諧波影響試驗，PC機校驗可按規程要求設定諧波影響試驗方案，電壓電流可分別輸出或同時輸出2~21次標準諧波，奇次諧波、偶次諧波、次諧波，諧波分量可設置；
6. 裝置還可進行多常數校驗和常數校核：PC機校驗可同時檢定相同電流、電壓、接線方式，不同常數、不同等級的多只電能表，并對電能表常數對行校核。在方案設置中，設定第一表位的校驗圈數后，其余表位自動按常數調整，并保證校驗時間的一致性；
7. 裝置還具有電能表計度器示值誤差和計度器組合誤差測試功能；
8. 裝置具有檢測電能表時間功能的能力，可檢測多功能電能表日計時誤差、時段投切誤差、需量周期誤差、需量示值誤差、求組合誤差；
9. 裝置具有檢側多功能電能表通信功能的能力，可檢測多功能電能表485接口的通信功能；
10. 裝置能通過計算機預設檢定方案，實現機械表自動對標，全自動完成校驗，并出具檢測報告；
11. 裝置具有標準電能表標準高低頻電能脈沖輸出接口，以方便整套裝置周檢；
12. 裝置具有快速保護和報警功能，電壓短路或電流開路、過載時自動保護并報警；
13. 裝置支持條形碼輸入，提高錄入效率（需條碼掃描槍支持）；
14. 具有手動操作功能（需安卓系統終端-平板電腦或手機的支持）；
15. 可配備零線電流測試功能（選配）；
16. 可配備功耗測試儀，實現電能表功耗測量功能（選配）；
17. 可配備多串口通信系統，實現計算機與被檢表的并行通信（選配）；
18. 可配備傾斜影響試驗（選配）。
產品用途
1. 檢定電磁式、電子式三相電能表的基本誤差（準確度）；
2. 檢定電磁式、電子式三相電能表的潛動、啟動誤差；
3. 檢定電磁式、電子式三相電能表的標準偏差、24小時變差；
4. 檢定電磁式、電子式三相電能表的計度器誤差、計度器組合誤差；
5. 檢測電磁式、電子式三相電能表電壓、頻率、諧波、逆相序、電壓不平衡等影響量引起的改變量；
6. 校核電能式、電子式三相電能表的常數；
7. 檢測三相多功能電能表、智能電能表的電量參數；
8. 檢測三相多功能電能表、智能電能表的日計時誤差、時段投切誤差、組合誤差；
9. 檢測三相多功能電能表、智能電能表的485通信接口；
10. 檢測三相多功能電能表、智能電能表的載波通信接口。
